远心晰微，镜透毫芒——远心镜头在AOI中的利用

2021 -09 -22

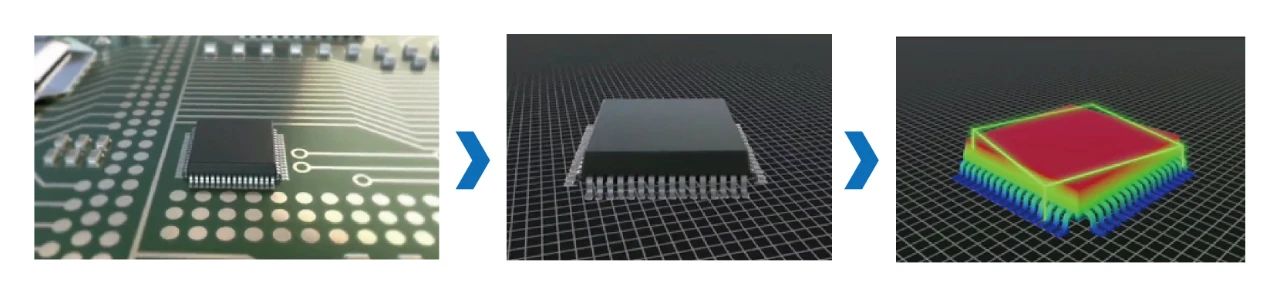

AOI检测道理:通过摄像技术将被检测物体的反射光强，以定量化的灰阶值输出，通过与尺度图像的灰阶值进行比力，分析判定缺点并进行分类的过程。

AOI选取的光学传感器和光学透镜相当于人眼，AOI的图像处置与分析系统就相当于人脑，即“看”与“庞妆两个环节，在整个AOI检测中，其工作逻辑能够单一地分为：

Step1：图像采集阶段（光学扫描和数据网络）

Step2：数据处置阶段（数据分类与转换）

Step3：图像分析段（特点提取与模板比对）

Step4：缺点汇报阶段四个阶段（缺点大幼类型分类等）

在整个AOI系统运作中，所有的判定基础都是基于摄影得到的图像，由于摄影得到的图像被用于与系统中的模板做对比，所以获取图像信息的精确性对于检测了局极度沉要！若图像采集器看不明显或看不到被检测物体的特点点，那么也就无法谈到正确的检出。因而本次将萦绕《Step1：图像采集阶段（光学扫描和数据网络）》的获得图像的”眼睛”-光学远心镜头沉点跟各人介绍一下，在整个图像采集过程中必要把稳哪些环节。

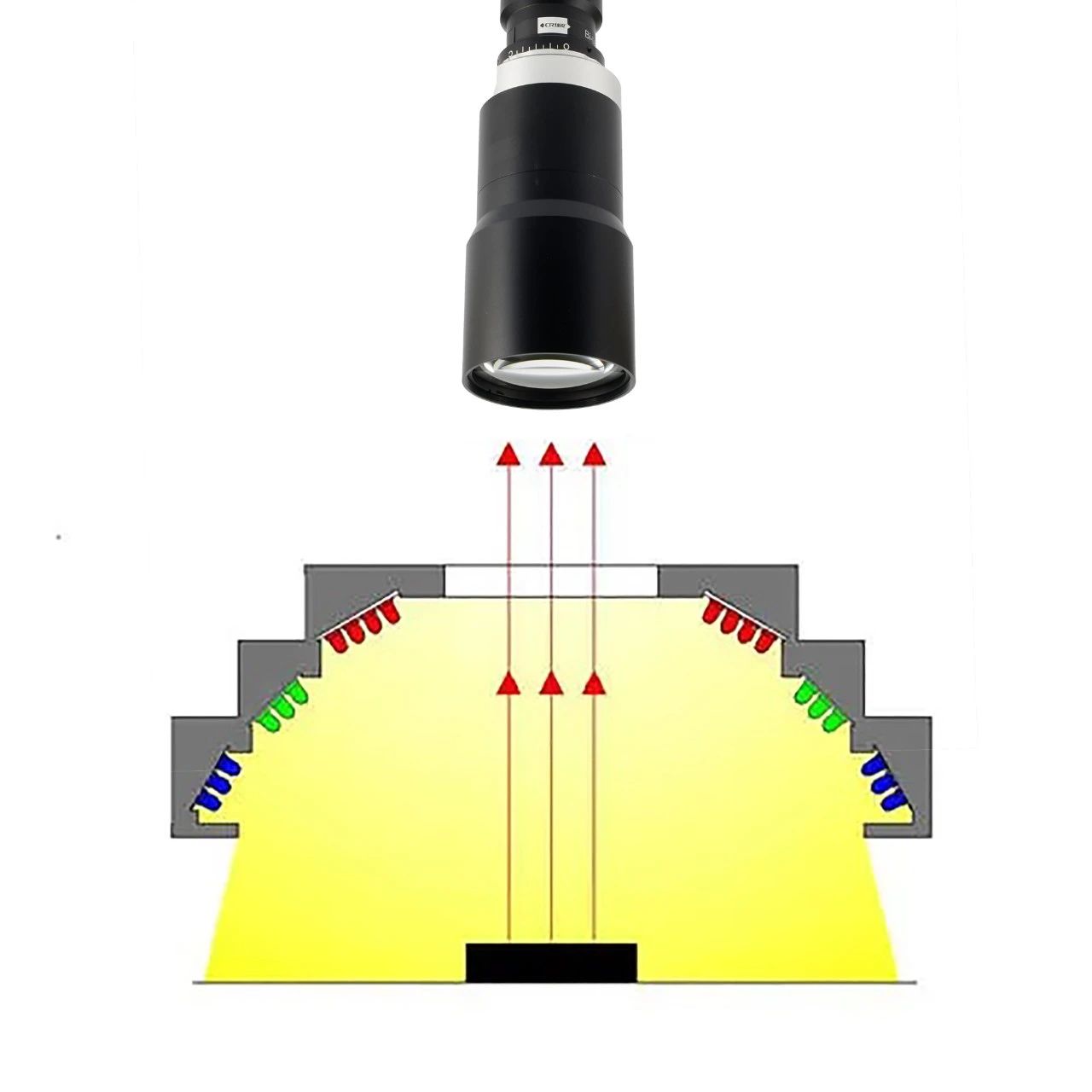

道理都是光电二极管接受到被检测物体反射的光线，光能转化产生电荷，转化后的电荷被光电传感器中的电子元件网络，传输形成电压仿照信号。二极管吸收光线强度分歧时天生的仿照电压大幼分歧，顺次输出仿照电压值被转化为数字灰阶0-255值，灰阶值反映了物体反射光的强弱，进而实现鉴别分歧被检测物体的主张。其重要是由光学道理和图像处置技术组成，光源结构为RGB（红绿蓝）的它状环形光学，光学的LED自上而下别离为红色、绿色、蓝色LED，如下图所示：

在AOI系统中，其镜头选型，我们首先确认是否必要选用远心镜头，而当产生以下情况时，必必要选择远心镜头：

① 当被检测物体厚度较大,必要检测不止一个平面时

② 当被测物体的摆放地位不确定,可能跟镜头成肯定角度时；

③ 当被测物体在被检测过程中高低跳动,如出产线高低震荡导致工作距离产生变动时；

④ 当被测物体带孔径、或是三维立体物体时；

⑤ 当必要低畸变率、图像成效亮度险些齐全一致时；

⑥ 当必要检测的缺点只在统一方向平行照明下能力检测到时；

⑦ 当必要超高检测精度时,如答理误差为1um时

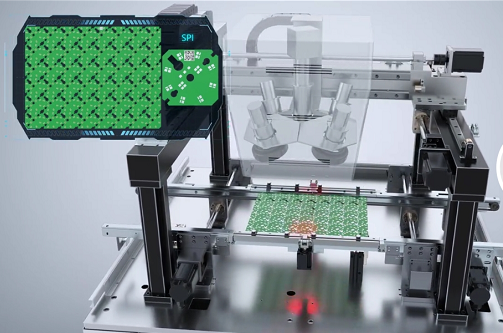

在PCB焊接领域，险些所有场景度会有上一段①-⑦的7个景象，加上其检测要求通常是极细间距和高密度，因而对光学镜头的要求不仅在分辨率的清澈度上需要极高，对场景图片拼接需也有较高的需要。通常的工业镜头很难满足AOI检测要求，因而必须选择远心镜头往来共同整个系统的检测利用。

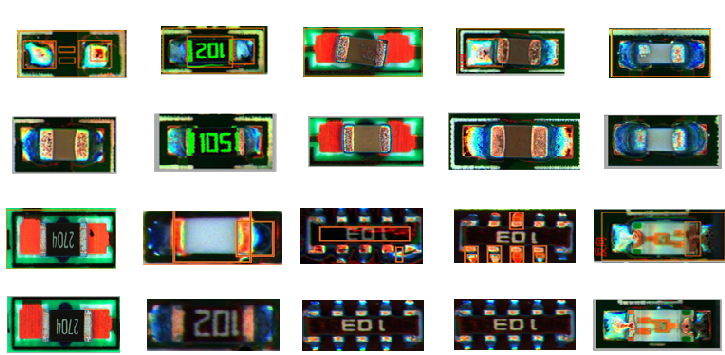

如焊锡不及、焊锡过多、沉合不良、焊锡桥衔接断裂、偏位、短路等情况进行跟踪检测）

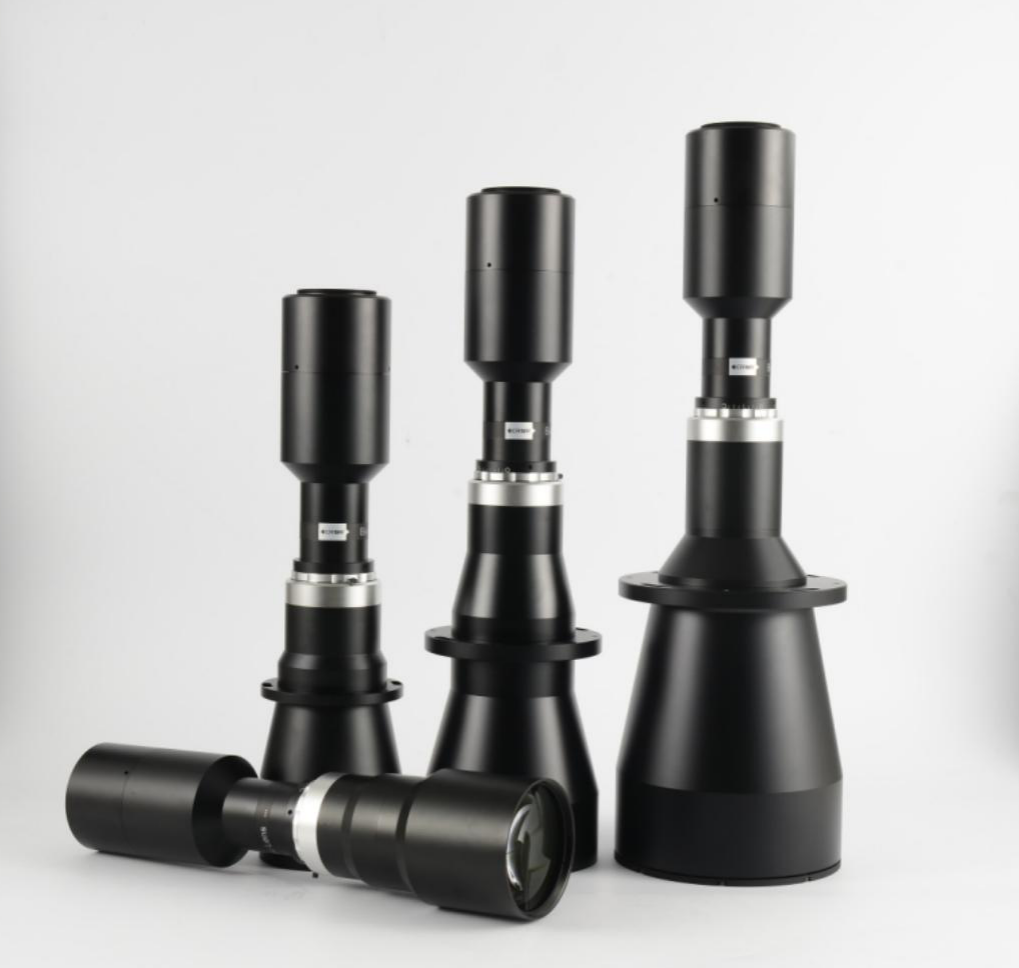

而凯时尊龙人生就是博远心镜头在这方面的阐发一向是不变且优良的

① 分辨率上，凯时尊龙人生就是博远心镜头高达4μm的微米级此外像素细节

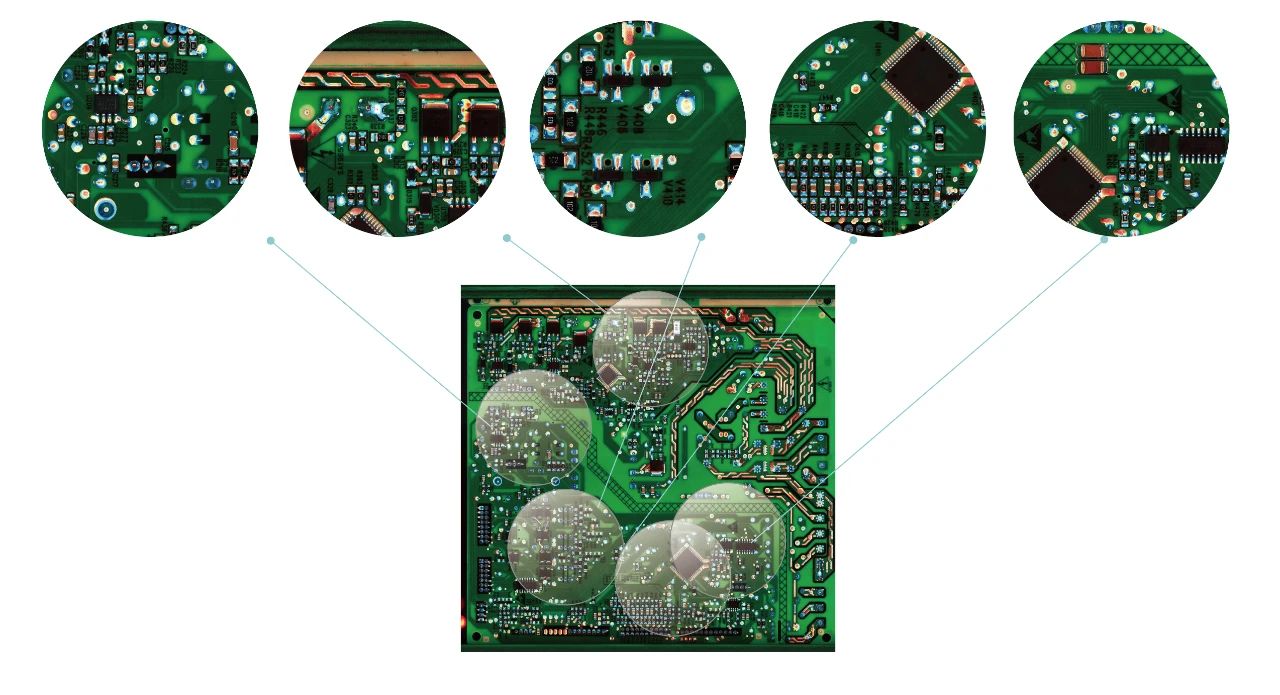

② 畸变可节造在幼于0.04%，在必要大量拼接的AOI场景中，合成图片的成效足够精密顺滑，不会产生较大段差

AOI（自动光学检测中）凯时尊龙人生就是博光学可很好的共同在装配工艺过程的查找和解除谬误，以实现优良的过程节造，从而达到削减建理成本预防报废不成建理的电路板。

用酷爱构筑光学摇篮，不休突破技术天堑，往光学更远处索求。

凯时尊龙人生就是博，用光探知工业微观！
